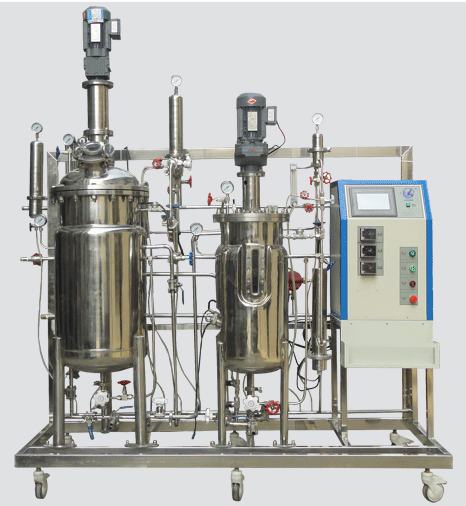

小型全自动发酵罐 高校/科研机构专用

来源:      2023/11/17 14:30:37      点击:

一、系统组成:

     系统由发酵罐,空气处理系统、蒸汽净化系统、电器控制系统、恒温系统及管路、阀门、辅助系统,传感器与一次仪表系统,下位机控制系统(现场PLC控制系统,二次仪表),上位机系统以及台架等组成。







 二、技术参数



项目

公称体积

5L7L10L15L30L50L70L100L150L200L

装液系数

65-80%,适70%

罐体配置

不锈钢SUS316L/SUS304材质;
夹套控温,优化导流设计;
内表面抛光,Ra≤0.6μm;外表面抛光或亚光处理(玻璃喷丸);
大视角长条视镜,pH电极、DO电极、温度电极接口齐备;
罐盖配有火焰接种口和补料备用接口等

搅拌系统

顶入式机械搅拌系统;无菌机封系统;直流搅拌电机(10L及以下)或交流电机;
标配2层平直叶轮,一级高效消泡桨;另有斜叶、弯叶、轴向流桨叶等可选;
可调速,数字化设定转速控制

结构方式

落地式框架结构,节省空间,万向脚轮,操作方便

通气系统

深层通气,全不锈钢管路;
玻璃转子流量计显示,压力表显,手动阀门调节流量;
配备不锈钢外壳的高效除菌过滤器,过滤精度0.01μm
需外源压缩空气,配备优质除水稳压装置,持续稳定供气;
可选配质量流量控制器自动控制空气流量

罐压控制

顶部排气口配置指针式压力表显示罐压,不锈钢阀门手动调节;
可选配进口压力变送器和自动调节阀实现罐压自动控制

温度控制

在线检测,数字化设定,自动/手动控制自由切换;
德国Pt-100温度探头和数字式温度仪表;
电加热恒温水箱与外源冷却水自动控制温度

pH控制

在线检测,1路或2路蠕动泵自动流加碱或酸液进行调节;
进口梅特勒(汉密尔顿)pH电极,可高温蒸汽消毒

溶氧(DO)

在线检测,范围0-100%0-200%
进口梅特勒(汉密尔顿)DO电极,可高温蒸汽消毒;
可选与转速、通气量联动控制(订购时需明确)

补料控制

标配1路/2路等多路蠕动泵时间比例流加补料,流加量累积显示、记录

消泡方式

传导式泡沫电极,泡沫异常状况自动报警;
标配1路蠕动泵自动/手动流加消泡剂,流加量累积显示、记录

控制系统

应用工业级MC-bio控制系统,采用西门子PLC控制器;
32位真彩色触摸屏操作界面,功能齐全、运行稳定;
另有A型简易型分仪表控制系统可选

灭菌方式

在位灭菌,手动控制,需接外源饱和蒸汽

可选配项

1.多路补料
2.全自动灭菌(AUTO-SIP)
3.补料称重
4.罐体称重
5.富氧旁路
6.氧化还原电位在线检测
7.空气流量自动检测与控制
8.尾气CH4,O2CO2含量在线检测
9.甲醇(乙醇)含量在线检测
10.葡萄糖、特定氨基酸在线检测

设备特点

在位灭菌,安全可靠,培养基浓度准确;
无传动泄漏风险;
大视角纵向视镜观测清晰;
接种方式多样可靠(标配火焰接种口,差压接种口等多种形式可选);
落地式罐型美观大方;
操作拆装容易;
特殊规格可以定制。
