微生物发酵工程专用发酵罐设计厂家

来源:      2017/11/17 14:08:38      点击:

简介:

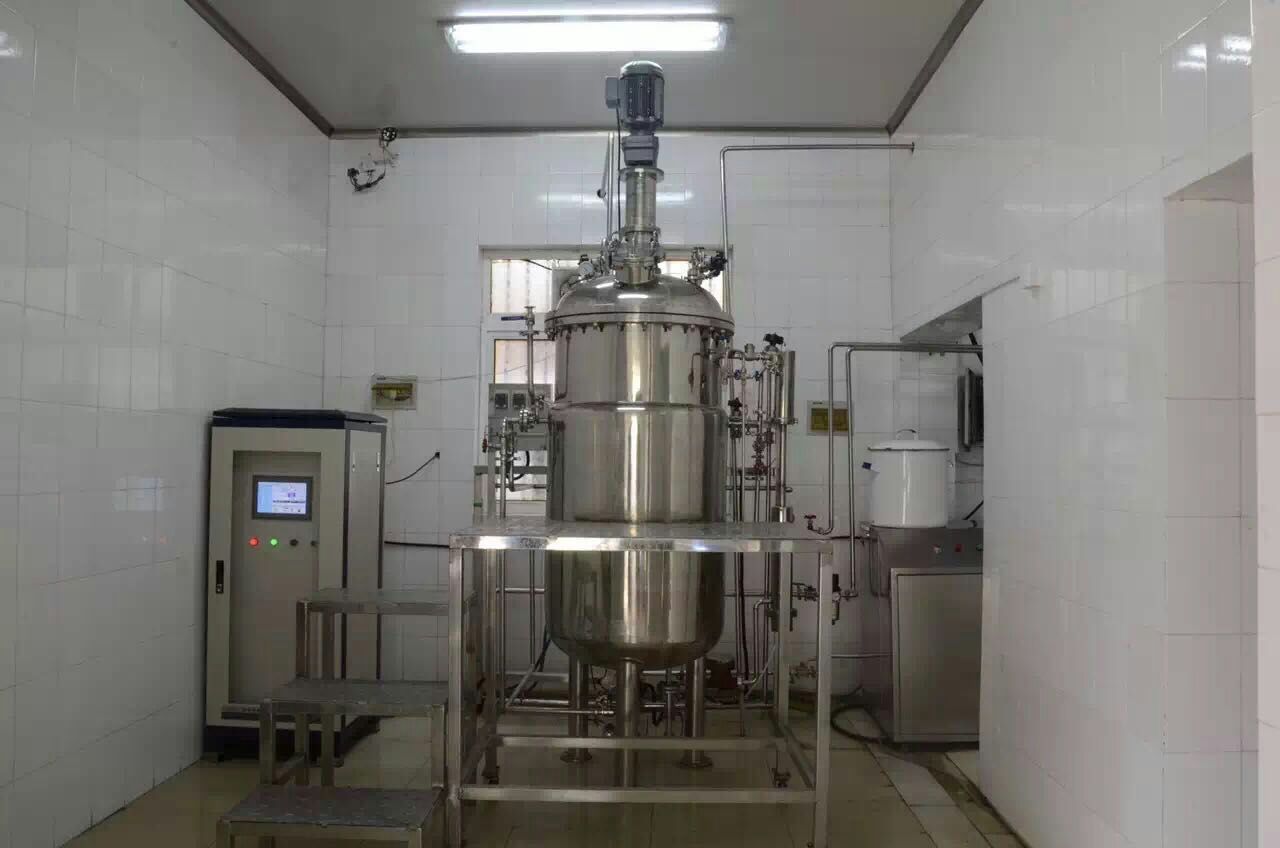

本设备以多台发酵罐组成一套连体系统,控制系统由一套上位机软件和多套生物过程控制器(或一套系统控制器)为核心组成适合平等实验的3.5-7L下班罐50-3000L不锈钢罐,也使用于多级中试系统。

不锈钢发酵罐普遍适用于各类科研院所、各类院校及各企事业单位的教学、科研或生物试验,是精密发酵试验的理想工具之一。适用于教学试验模拟、发酵培养基配方的筛选、发酵工艺参数的确定或验证。





 设备组成:

本发酵生产系统由空气预处理系统、蒸汽处理系统、培养罐、恒温调节系统、电气控制系统,以及管道、阀门等配套部件组成。



 特点:



    1、整体式结构,个性化设计,结构紧凑,集中度高,方便使用。
    2、罐体设计压力0.3MPa,短期灭菌压力≤0.13 MPa,发酵时的工作压力约为0.05~0.07 MPa,夹套传热控温,罐体内外表面抛光处理,抛光精度Ra≤0.4,罐体及管路在位灭菌,安全可靠,筒体部位配大视角观察视镜,便于您观察罐内的发酵状态。
    3、设备配有多个发酵罐专用标准接口,如pH接口、DO接口、温控接口、接种口、消泡报警口等,满足您对各种发酵参数的检测及控制。
    4、采用直流电机机械搅拌,无级调速,转速:50~1000rpm,采用发酵专用机械密封件,德国技术,安全可靠,减少泄漏和染菌的机率。也可采用气体搅拌方式。
    5、二档涡轮圆盘式搅拌器(平叶/斜叶/弯叶),高度可调,配合挡板使用,使料液混合更均匀,有利于气体的分散和氧气的吸收。
    6、空气过滤系统采用先进的膜过滤技术,二级双重过滤,精度可达0.01μm,截留率达99.9999%,大大降低了染菌的机率。
    7、本发酵系统也可多台相同的发酵罐同时进行发酵,平行试验,可以实现同一菌种在不同的温度、转速、pH、DO等参数的比较,真对性强。
    8、采用符合微生物发酵要求的不锈钢抛光管路及阀门,表面抛光处理。
    9、基本控制参数包括:温度、转速、pH、DO、泡沫、补料、流量、压力等,控制方式分A、B、C、D四种,具体内容详见自动控制部分。

技术参数



项目

技术参数

公称体积

30L50L70L100L、20L500L

装液系数

65-80%,最适70%

罐体配置

不锈钢SUS316L/SUS304材质;
夹套控温,优化导流设计;
内表面抛光,Ra≤0.6μm;外表面抛光或亚光处理(玻璃喷丸);
大视角长条视镜,pH电极、DO电极、温度电极接口齐备;
罐盖配有火焰接种口和补料备用接口等

搅拌系统

顶入式机械搅拌系统;无菌机封系统;直流搅拌电机(10L及以下)或交流电机;
标配2层平直叶轮,一级高效消泡桨;另有斜叶、弯叶、轴向流桨叶等可选;
可调速,数字化设定转速控制

结构方式

落地式框架结构,节省空间,万向脚轮,操作方便

通气系统

深层通气,全不锈钢管路;
玻璃转子流量计显示,压力表显,手动阀门调节流量;
配备不锈钢外壳的高效除菌过滤器,过滤精度0.01μm
需外源压缩空气,配备优质除水稳压装置,持续稳定供气;
可选配质量流量控制器自动控制空气流量

罐压控制

顶部排气口配置指针式压力表显示罐压,不锈钢阀门手动调节;
可选配进口压力变送器和自动调节阀实现罐压自动控制

温度控制

在线检测,数字化设定,自动/手动控制自由切换;
Pt-100温度探头和数字式温度仪表;
电加热恒温水箱与外源冷却水自动控制温度

pH控制

在线检测,1路或2路蠕动泵自动流加碱或酸液进行调节;
进口pH电极,可高温蒸汽消毒

溶氧(DO)

在线检测,范围0-100%0-200%
进口DO电极,可高温蒸汽消毒;
可选与转速、通气量联动控制(订购时需明确)

补料控制

标配1路蠕动泵时间比例流加补料,流加量累积显示、记录

消泡方式

传导式泡沫电极,泡沫异常状况自动报警;
标配1路蠕动泵自动/手动流加消泡剂,流加量累积显示、记录

控制系统

应用工业级Ebio控制系统,采用西门子PLC控制器;
32位真彩色触摸屏操作界面,功能齐全、运行稳定(C型或AUTOBIO2000型);
另有A型简易型分仪表控制系统可选

灭菌方式

在位灭菌,手动控制,需接外源饱和蒸汽

可选配项

1.多路补料
2.全自动灭菌(AUTO-SIP)
3.补料称重
4.罐体称重
5.富氧旁路
6.氧化还原电位在线检测
7.空气流量自动检测与控制
8.尾气O2CO2含量在线检测
9.甲醇(乙醇)含量在线检测
10.葡萄糖、特定氨基酸在线检测
